About Ecosylphi

エコシルフィとは

エコシルフィは、天井に取り付ける小さなファンから、広がりにくい直線的な微風を床まで届け、室内の空気をゆっくり循環させるシステムです。天井付近にたまった暖気を足元へ降ろし、上下・左右の温度ムラを解消します。エアコンの設定温度を抑えられるので、省エネにもつながります。

Before / After

設置の前と後で、
部屋の温度はこう変わります

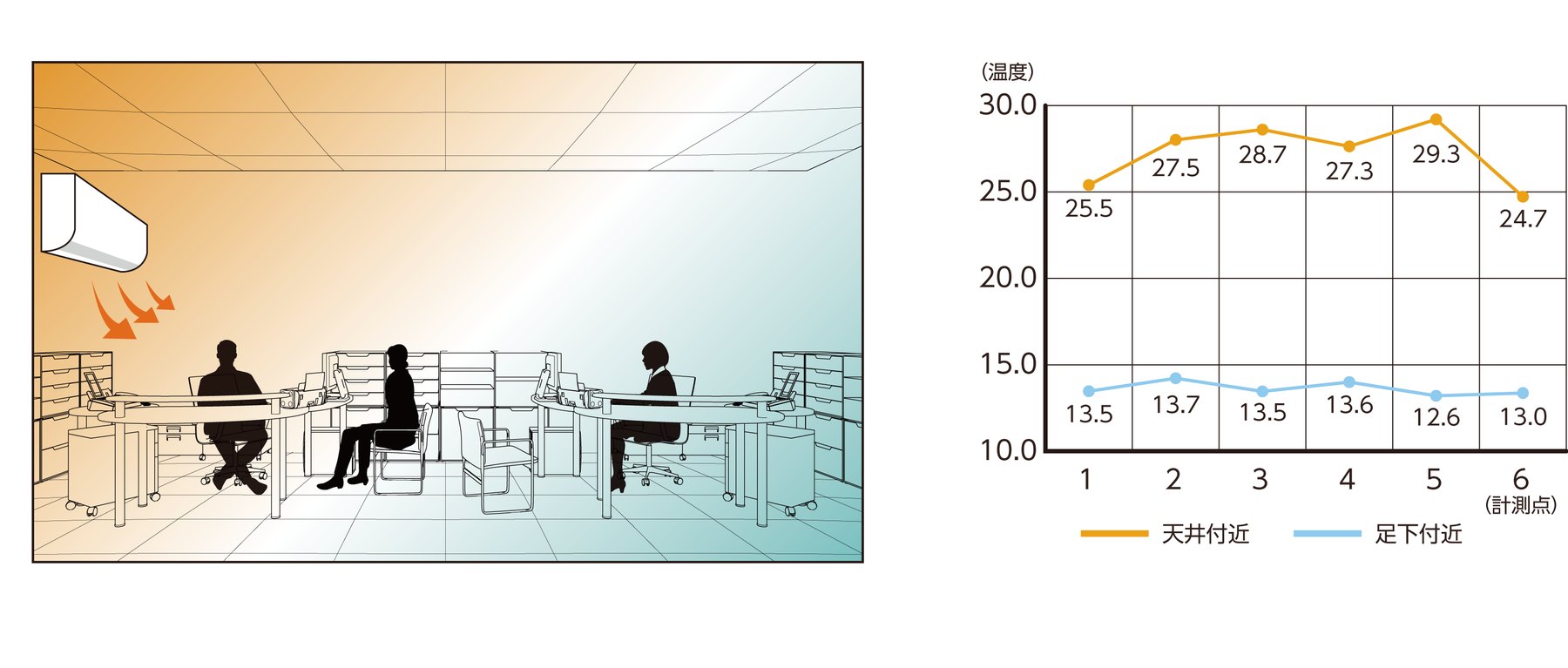

エコシルフィ設置前の室内と温度の図
エコシルフィ設置前天井付近には熱だまりができる一方で、足元は寒いまま。エアコンから離れた場所ほど深刻です。上下の平均温度差は約14℃。

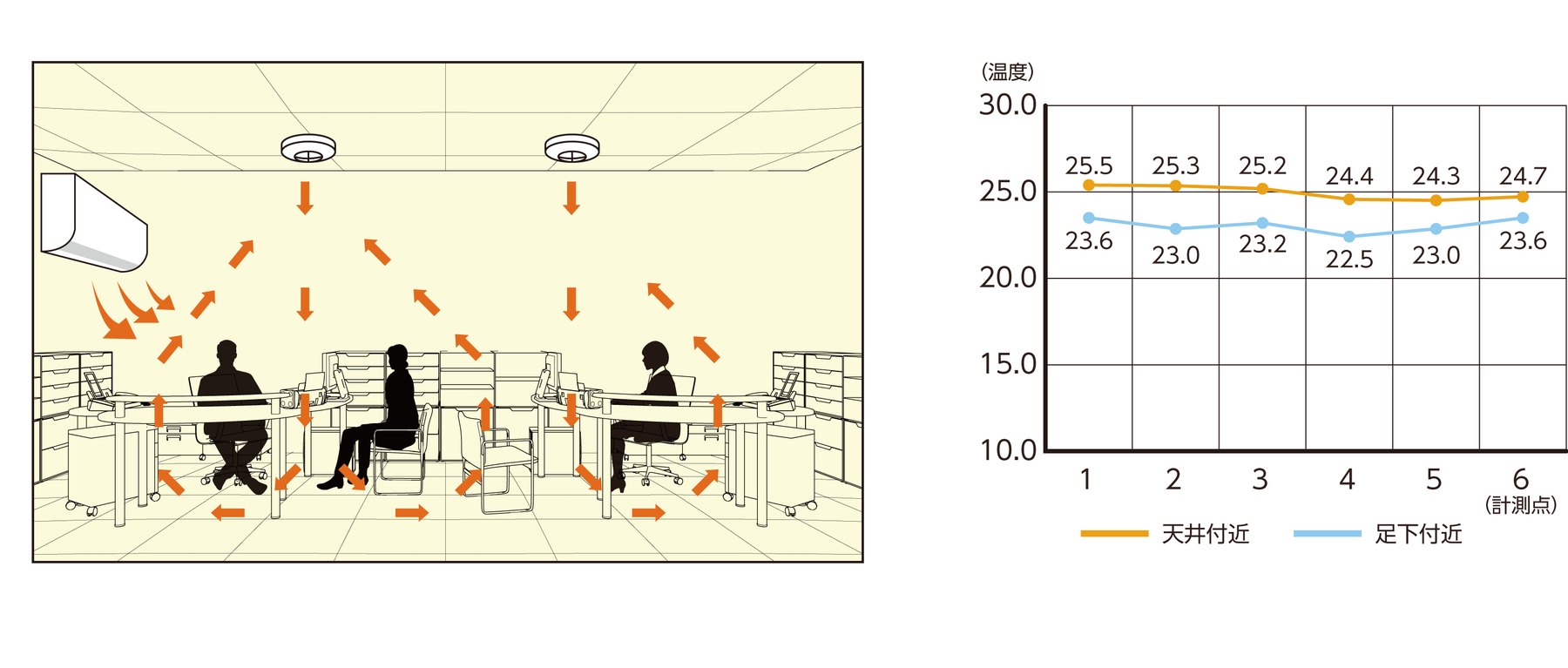

エコシルフィ設置後の室内と温度の図
エコシルフィ設置後設定温度を4℃下げても、足元は約10℃アップ。さらに20％以上の省エネ（某工場における実測値）。

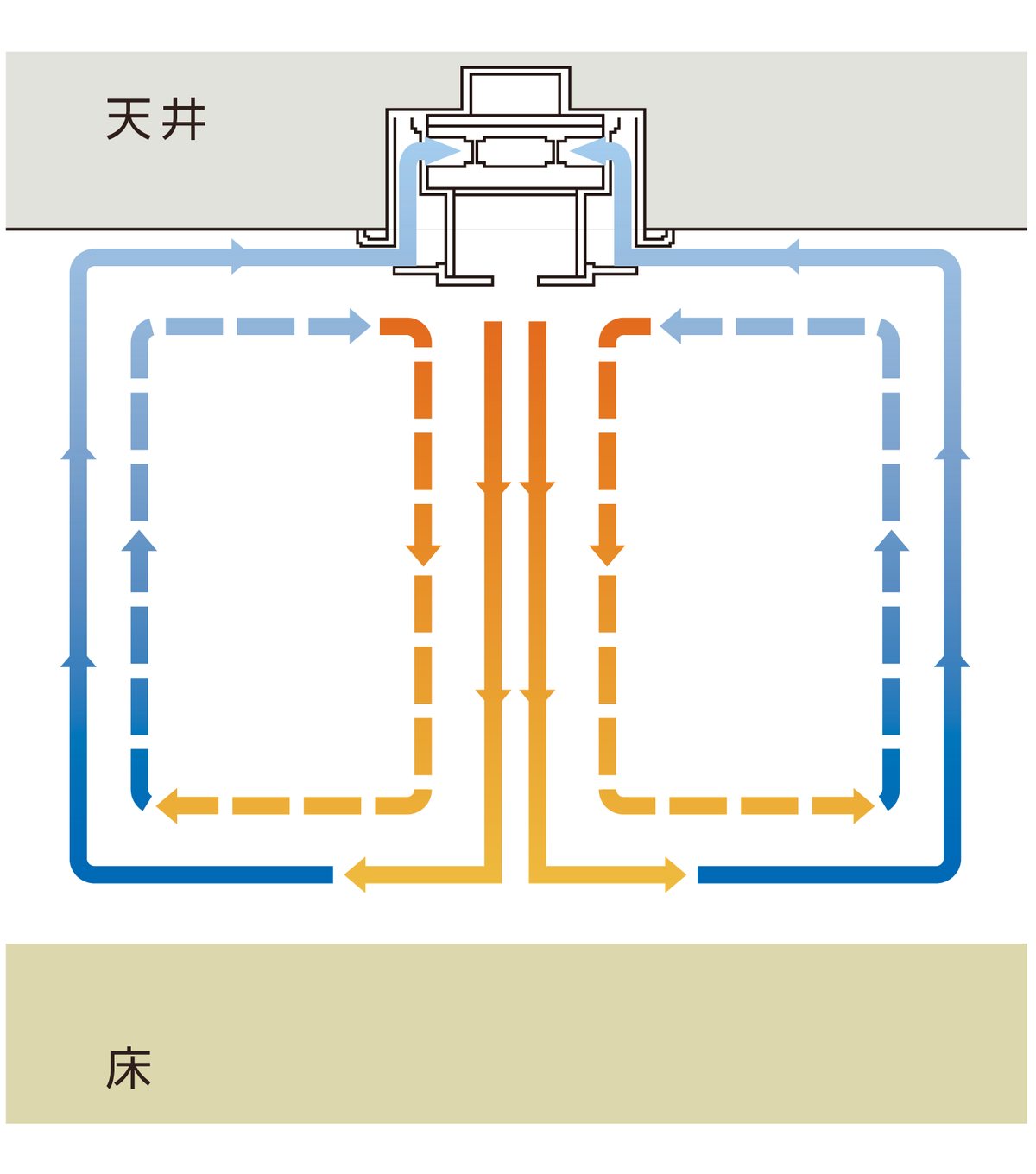

エコシルフィの空気の流れの図
空気の流れ天井のファンから直線的な風を床へ降ろし、壁沿いに天井へ戻る大きな対流をつくります。

温度ムラが生まれる理由

上下温度差

相対湿度60％のとき、30℃の空気重量1.14kg/m³に対し、15℃の空気重量は1.22kg/m³。重量比は100：107になり、水と油のように分離するため温度差が生じます。

人の体と温度差

人は皮膚に温度センサーの働きを持っています。特に足首付近は皮膚が薄く、寒さ・暑さを敏感に感じます。頭部と足元付近の温度差は4℃以内が望ましいと言われています。

水平温度ムラ

間仕切りやキャビネットが障害になって空調が行き届かない場合や、窓からの日射熱・冬のコールドドラフトによっても、同じ部屋の中で温度ムラが生まれます。

Effect

エコシルフィの効果

Effect01

温度ムラを解消

室内を循環する空気の流れが、天井・床の温度を均一化。足元が寒いといった冬場のお悩みも解消します。ファン運転で床温度が約5℃上昇し、空調設定温度を3℃下げても、従来（OFF時）より床温度は約5℃暖かいままでした。

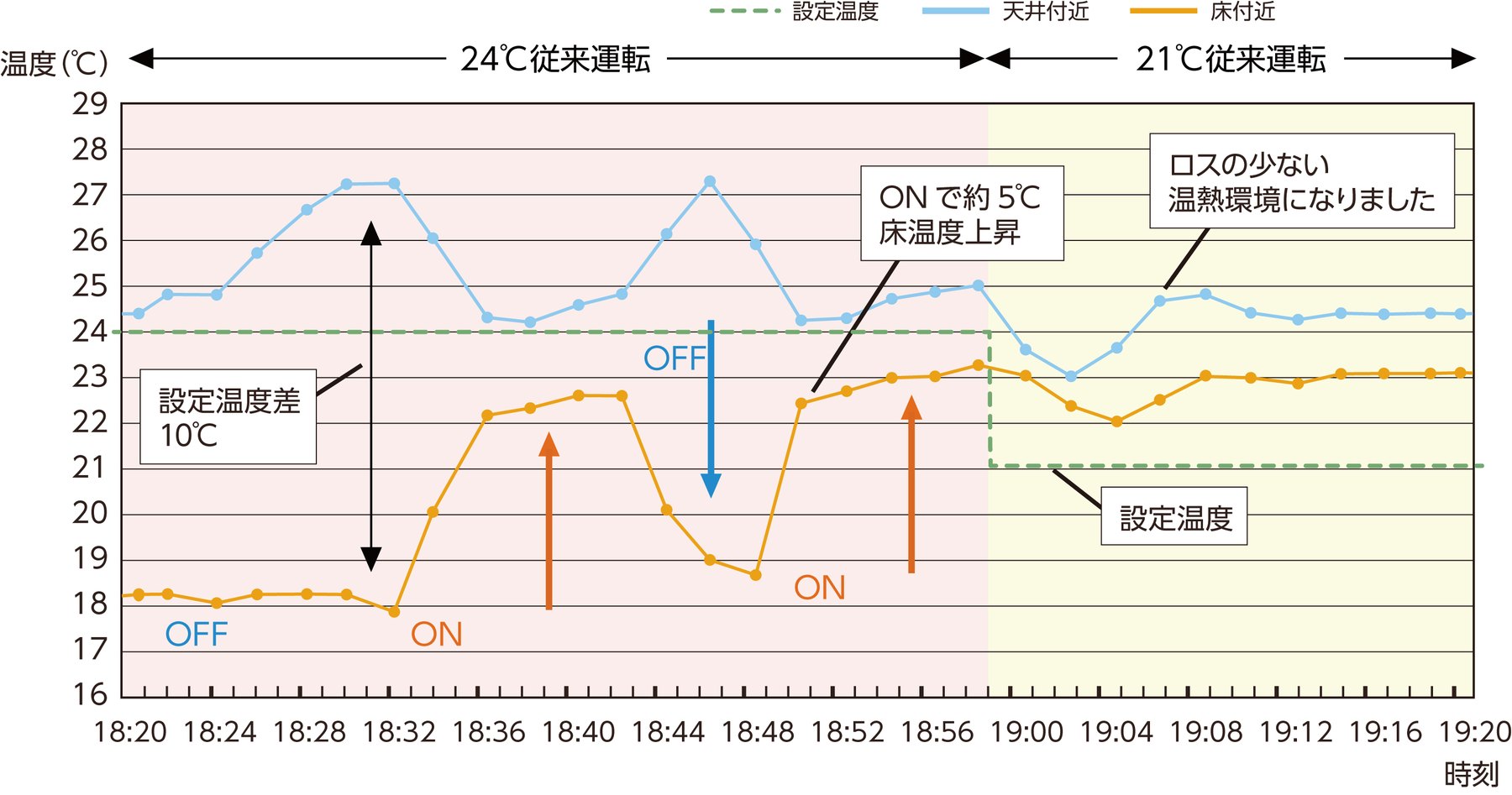

ファン運転の ON／OFF と温度の変化（メーカー資料）
ファン運転の ON／OFF と温度の変化（メーカー資料）

Effect02

空調コストを最大30％カット

天井・床の温度が均一化されるので、エアコンの設定温度も緩和でき、稼働時間も間欠可能です。空調コストは最大で30％カットできます。

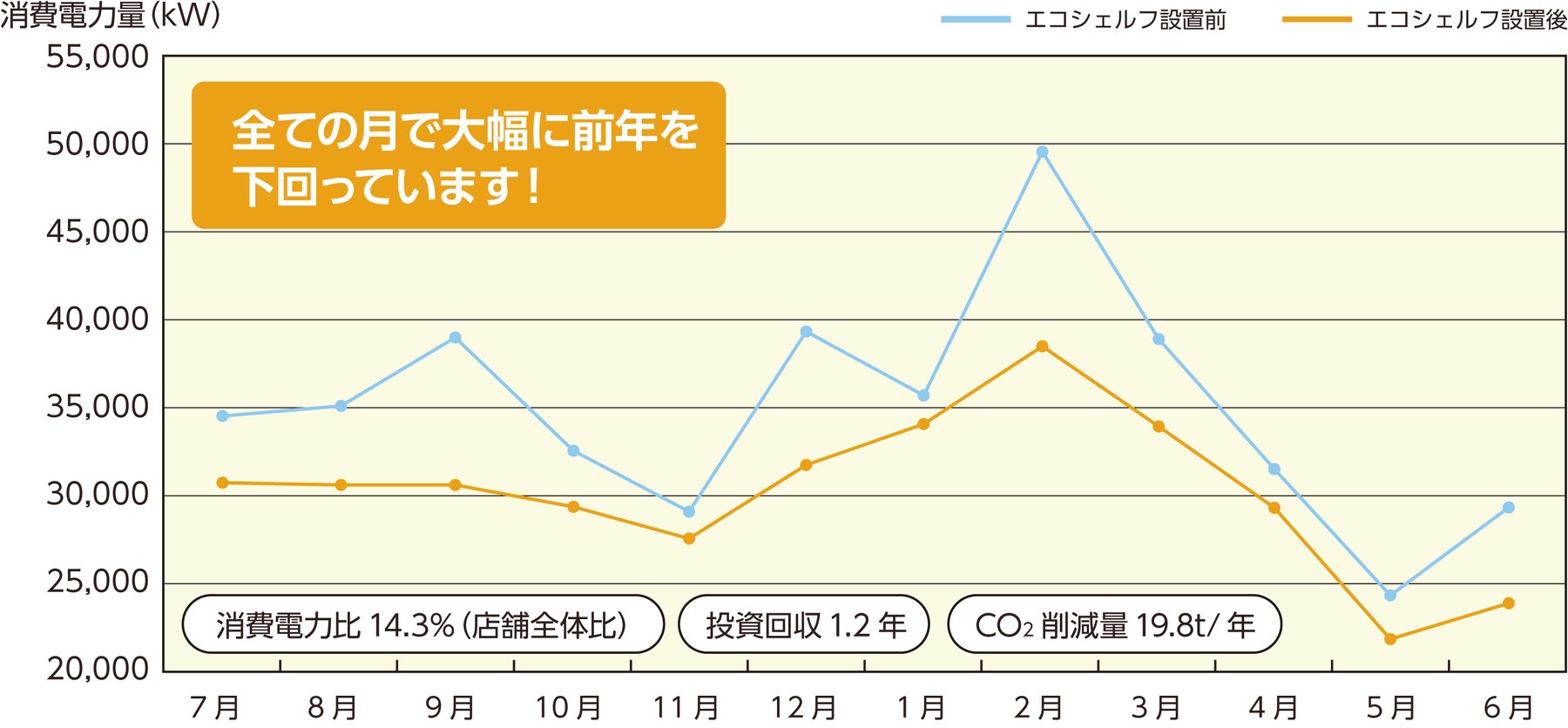

導入前後の月別消費電力（メーカー資料）
導入前後の月別消費電力（メーカー資料）

Effect03

結露やカビを防止

大きな温度差と空気の澱みが結露の原因です。エコシルフィの風の力で解決します。横吹き・縦吹きのW機能で、結露やカビを防ぎます。

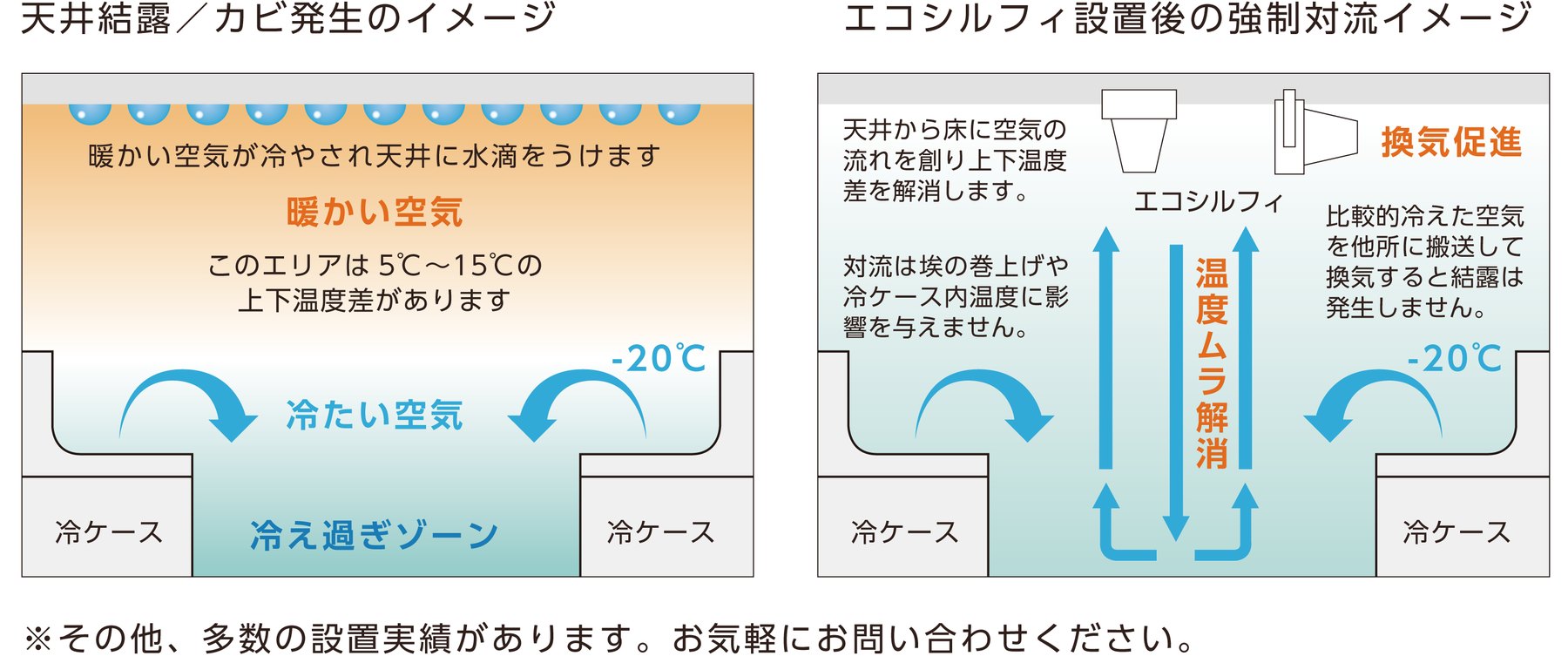

天井の結露・カビの発生と、エコシルフィ設置後の強制対流のイメージ（メーカー資料）
天井の結露・カビの発生と、エコシルフィ設置後の強制対流のイメージ（メーカー資料）

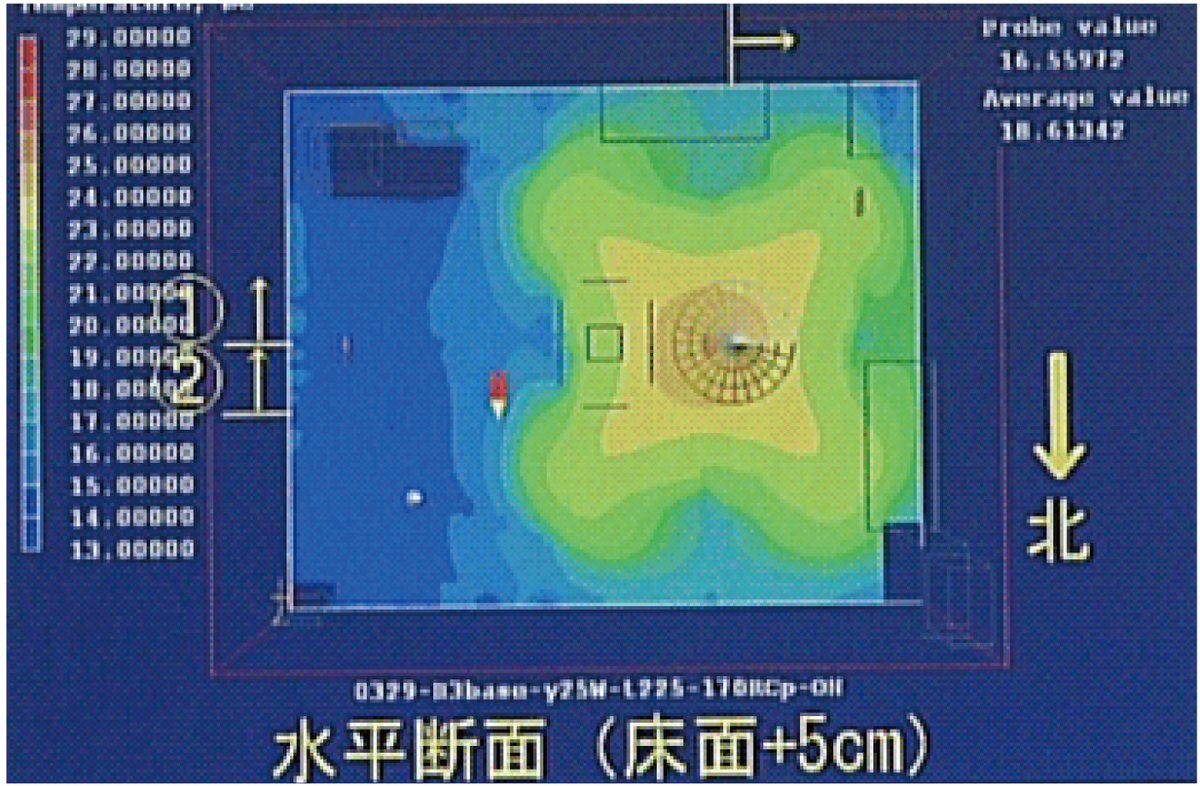

熱画像 水平断面（床面+5cm）
熱画像：水平断面（床面＋5cm）

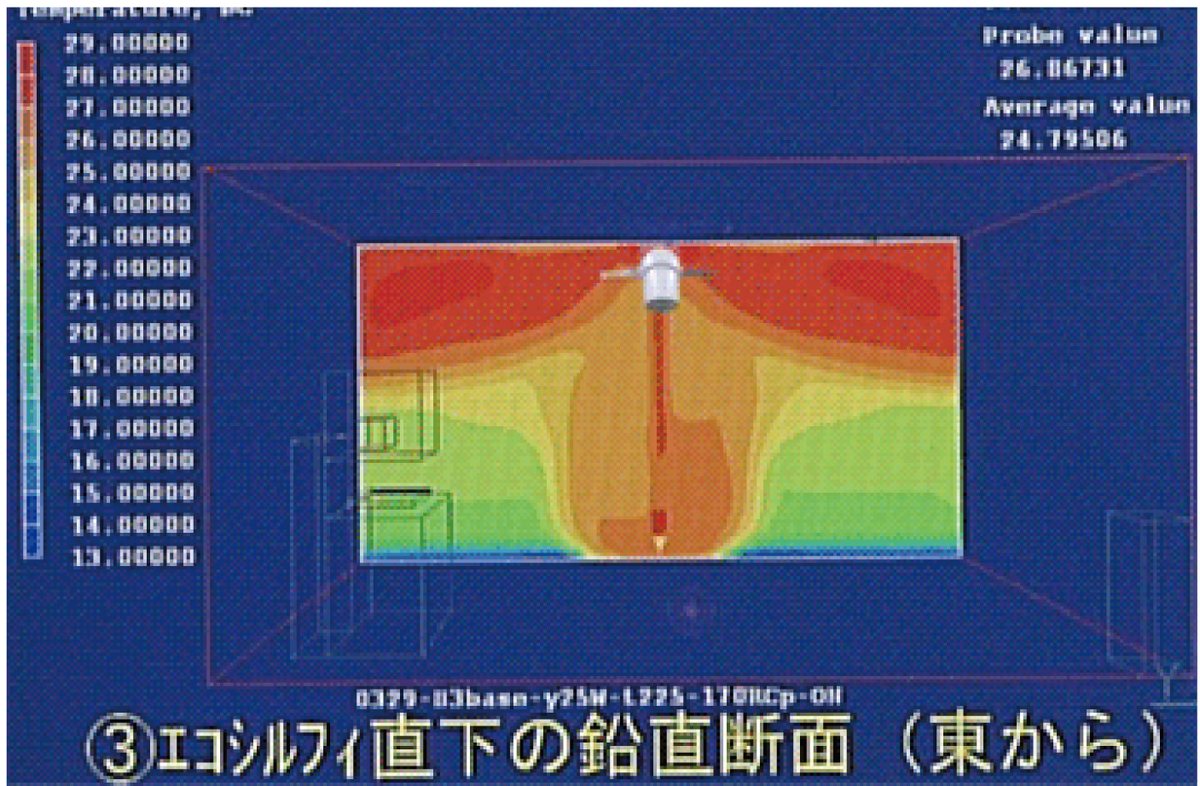

熱画像 エコシルフィ直下の鉛直断面
熱画像：エコシルフィ直下の鉛直断面

Numbers

数字で見るエコシルフィ

30%

冷暖房費を最大30％節約

メーカー公表値

5℃

ファン運転で床の温度が約5℃上昇

天井高4mの店舗での実測（メーカー）

70,000h

ファンの期待寿命

周温25℃・定格で連続運転（メーカー仕様）

33dB〜

運転音はささやき声ほど

使用電圧により約33〜45dB（メーカー）

Merit

エコシルフィのメリット

  1. 01直線的な微風が室内の温度ムラを解消し、快適な空間環境を作ります。
  2. 02冷暖房費が最大30％節約！ 温度ムラの解消で冷暖房の設定を抑え、省エネできます。
  3. 03空調機の設備容量を小さくすることで、設備工事費を抑え、設計の幅も広がります。
  4. 04床暖房より経済的に部屋の快適性を実現することができます。
  5. 05小さくコンパクトなので、どんな空間にもマッチし、簡単に配置できます。
  6. 06常時運転することで、結露やカビの発生を防止することができます。
  7. 07エアーカーテンとして使用することができます。

Award

受賞・知的財産

設置する環境で効果を発揮できるレイアウトを考えて設置するノウハウが、特許になっています。

  • 平成13年度省エネ大賞省エネルギーセンター会長賞（財団法人省エネルギーセンター主催・第12回）
  • 2002年度グッドデザイン賞商品デザイン部門（エコシルフィ F-170U）
  • 特許第3650798号室内空気の還流方法
  • 特許第3854566号低騒音型室内送風機
  • 特許第3896575号室内空気の還流システムを備えた建物構造
  • 特許第4861973号室内空気の還流装置
  • 実用新案第3152178号室内空気循環用の送風装置（消臭機能付エコシルフィ）
  • 意匠登録第1283962号天井埋込型空気循環機（F-120G）
  • 意匠登録第1280322号天井直付型空気循環機（F-120J）
  • RoHS指令対応製品に使用している部品はRoHS指令対応品（受注生産品を除く）
第12回（平成13年度）省エネ大賞受賞 省エネルギーセンター会長賞 受賞機種 F-170UGOOD DESIGN 受賞番号 02A05056

Flow

導入の流れ

エコシルフィは、製品だけの販売はしていません。配置の設計から取り付け・調整までを、正規代理店が責任を持って行うシステムです。

  1. 01

    ご相談

    用途（事務所・店舗・工場・住宅など）、広さ（横×奥行き×天井の高さ）、地域をお知らせください。概算のお見積りをお出しします。

  2. 02

    現地の確認

    天井の高さや空調の位置、寒い・暑いと感じる場所を見せていただきます。

  3. 03

    配置のご提案

    効果が出る台数と配置を考えてご提案します。エコシルフィは置き方で効き方が変わるため、ここを大切にしています。

  4. 04

    取り付け工事

    工事に時間が掛からないため、お仕事への支障を最小限に抑えて取り付けます。

  5. 05

    調整・フォロー

    運転後の効き具合を確かめ、必要に応じて調整します。メンテナンスは事務所なら年1回の清掃が目安です。

Estimate

概算見積り

用途・広さ・地域をお知らせいただければ、概算をお出しします。
